Prenapon u elektrokemijskim reakcijama: uzroci, mehanizmi i njegova važnost u inženjerstvu titanskih anoda

Teoretski napon potreban za stvaranje kisika iz vode je oko 1,23 V.
U stvarnosti, ćelija za elektrolizu može zahtijevati 1,45–1,85 V.

Ovih dodatnih 0,2–0,6 V jeprenapona.

Jaz postoji jer stvarni sustavi imaju:

 Otpornost

 Reakcijske barijere

 Granice difuzije iona

 Površinske nesavršenosti

 Nakupljanje mjehurića plina

Ovi kombinirani učinci stvaraju prirodno "usporavanje" koje se mora prevladati pomoću dodatnog napona.

Prenapon se obično dijeli u tri široke kategorije:

1. Aktivacijski prenapon
Povezano s energetskom barijerom prijenosa elektrona.
Katalitički premazi značajno smanjuju ovu barijeru.

2, Prenapon koncentracije
Uzrokovano ograničenom opskrbom iona na površini elektrode.
Loše miješanje ili starenje elektrolita povećava ovu vrstu.

3.Ohmski prenapon
Uzrokovan otporom u:

 elektrolit

 Tijelo elektrode

 Membrana ili separator

 Kontaktne točke

Titanijske anode koje proizvodi Ehisen dizajnirane su za minimiziranje aktivacije i ohmičkog prenapona kroz preciznu formulaciju premaza i površinski inženjering.

U elektrokemijskoj reakciji, elektroni moraju "prijeći" s površine elektrode u reaktante u elektrolitu ili se vratiti iz intermedijarnih vrsta u elektrolitu natrag na površinu elektrode.

Ovaj se korak ne događa automatski. Mora prevladati energetsku barijeru zvanuaktivacijska energetska barijera.

 Ako materijal elektrode ima slabu katalitičku aktivnost, reakcija sučelja se "nerado" javlja.

 Kako bi se pogurao ovaj korak naprijed, potreban je veći napon.

Dodatni napon je primijenjenkako bi se reakcija voljno dogodilaje izvoraktivacijski prenapon.

Premazi od plemenitih metala (kao što su IrO₂, RuO₂, Pt) su u osnovipovršinski katalizatori:

 Oni mijenjaju elektroničku strukturu na sučelju elektroda/elektrolit, olakšavajući prijenos elektrona s elektrode na reaktante.

 Konačni učinak je: da bi se postigla ista gustoća struje, potreban je niži napon - što znači da je aktivacijski prenapon smanjen.

Za titanske anode, ako koristite samo goli titan, na površini će se stvoriti gusti pasivni film i elektroni teško mogu "proći". Aktivacijski prenapon postaje iznimno visok i gotovo je nemoguće podržati industrijske gustoće struje. Zatopotrebni su aktivni{0}}premazi od plemenitih metala.

Za elektrokemijske reakcije nisu potrebni samo elektroni; oni također zahtijevaju ione iz elektrolita da dovrše reakciju.

U blizini elektrode, ioni se brzo troše reakcijom. Ako:

 Elektrolit ne teče ili je protok prenizak;

 Ioni se mogu samo polagano obnavljati difuzijom;

tada će koncentracija iona u blizini elektrode postati znatno niža od mase elektrolita.

Kao rezultat toga:

 Reaktanti na sučelju su "out of stock", pa se reakcija usporava;

 Da bi održao istu struju, sustav mora povećati napon.

Ovdje je potreban dodatni naponkoncentracijski prepotencijal.

U stvarnim uvjetima rada, sljedeće situacije značajno će pogoršati prenapon koncentracije:

 Elektroliti visoke{0}}viskoznosti sa slabim protokom;

 Veliki razmak elektroda ili loše projektirani kanali protoka;

 Gustoća struje daleko iznad projektirane razine;

 Stariji elektroliti u kojima je pala koncentracija iona ili su se formirali talozi.

Za korisnike titanske anode, akoiste elektrode i postavke napajanjadati niži napon ćelije jednostavnim povećanjem protoka cirkulacije, miješanjem ili optimiziranjem dizajna spremnika, postoji velika vjerojatnost dakoncentracijski prepotencijalbio glavni problem.

U stvarnom sustavu, od napajanja do elektrode, zatim preko elektrolita, membrane i konektora, svaki segment ima otpor.

Dio napona se "gubi usput" i ne može se koristiti izravno za pokretanje reakcije. Ovaj gubitak se pojavljuje kaoomski prenapon.

Glavni izvori uključuju:

 Vodljivost elektrolita (određena koncentracijom soli, temperaturom i sastavom);

 Otpor tijela elektrode i kolektora struje;

 Kontaktni otpor na brtvama, terminalima i mehaničkim spojevima;

 Unutarnja otpornost membrana i materijala za-izmjenu iona.

Iako prevlake od-plemenitih metala uglavnom smanjuju aktivacijski prenapon svojim katalitičkim učinkom, njihova vlastita vodljivost, debljina i kvaliteta kontakta s titanskom podlogom također utječu na ukupni omski gubitak.

Ako:

 Premazi pucaju i uzrokuju loš lokalni kontakt;

 Spojni vijci su korodirali ili je kontaktna površina nedovoljna;

tada će na makroskopskoj razini izgledati kao:rastući napon dok distribucija struje i prividna reakcija još uvijek izgledaju prihvatljivo. U takvom slučaju treba posumnjati na omski prenapon.

Različiti materijali elektroda pokazuju dramatično različite katalitičke aktivnosti:

Goli titan: lako stvara gusti TiO₂ pasivni film i postaje gotovo ne-vodljiv kao anoda → izuzetno visok prenapon i slaba izvedba u anodnim reakcijama.

MMO premazi (kao što su IrO₂, RuO₂, itd.): izvrsna katalitička izvedba za oksidacijske reakcije, može značajno smanjiti aktivacijski prenapon i glavni su izbor za industrijske titanijske anode.

Pt prevlake: još veća katalitička aktivnost za određene reakcije (npr. razvijanje vodika ili posebni oksidacijski procesi), ali uz veću cijenu, pa se obično koristi u lokalnim ili kritičnim područjima.

Zašto mikrostruktura premaza utječe na prenapon?

Premaz nije jednostavno "obojano i gotovo". Njegova mikrostruktura izravno utječe na reakcijsko sučelje:

Gustoća: Ako je pregusta, učinkovita specifična površina može biti nedostatna; ako je previše porozan, mehanička čvrstoća i životni vijek mogu biti oštećeni.

Hrapavost: Odgovarajuća hrapavost povećava efektivnu površinu i aktivna mjesta, čime se smanjuje prenapon. Ali ako jesttakođergruba, može uzrokovati trenutna žarišta i lokalno peckanje.

Specifična površina: Što je veća specifična površina, to je veća efektivna reakcijska površina po jedinici geometrijske površine. Pri istoj gustoći struje svako aktivno mjesto nosi manju struju → prenapon se smanjuje.

Omjer sastava: Na primjer, različiti omjeri Ir/Ta rezultirat će različitim ravnotežama između katalitičke aktivnosti, stabilnosti i otpornosti na koroziju, što izravno utječe-na kompromis između prenapona i životnog vijeka.

Kada Ehisen dizajnira premaze za različite klijente, te parametre prilagođavamo prema tipu reakcije (razvoj klora, kisika, miješani oksidirajući mediji itd.) kako biuravnotežite nizak prenapon s dugim radnim vijekompod stvarnim radnim uvjetima.

Zašto oštećenje premaza uzrokuje naglo povećanje prenapona?

Kada je premaz lokalno istrošen, napuknut ili kontaminiran, izvorno ravnomjerna raspodjela struje je poremećena:

 Efektivna aktivna površina postaje manja → povećava se gustoća struje po jedinici površine → raste prenapon;

 Titanski supstrat je izložen lokalno → ta područja ne doprinose gotovo nikakvoj katalitičkoj aktivnosti, prisiljavajući druge regije da nose više opterećenja → ukupni napon nastavlja rasti;

 Oštećeno područje također može postati mjesto lokalizirane korozije ili vrućih točaka, ubrzavajući kvar.

Stoga,praćenje promjena prenaponačesto vam omogućuje otkrivanje problema s premazom prije vizualnog pregleda.

Sastav elektrolita određuje veliki dio i koncentracije i omskog prenapona. Važni aspekti uključuju:

 Koncentracija iona: Veća koncentracija obično znači bolju vodljivost i manji ohmski gubitak, a također i adekvatniju opskrbu reaktantom, smanjujući koncentracijski prenapon.

 pH: Mijenja mehanizme reakcije i posredne vrste; određeni materijali elektroda pokazuju niži prenapon u određenim pH rasponima.

 Dodaci: Neki se koriste za poboljšanje kvalitete premaza/platiranja ili strukture zrna, ali mogu, pod određenim uvjetima, inhibirati reakciju elektrode i povećati aktivacijski prenapon.

 Nečistoće: Organske tvari, metalne nečistoće ili čestice mogu se taložiti na površini elektrode, blokirajući aktivna mjesta i podižući prenapon.

 Provodljivost: Određeno ukupnom ionskom snagom. Loša vodljivost znači veći ohmski pad i viši radni napon.

Stari elektroliti obično pokazuju:

 Smanjenje efektivne koncentracije iona;

 Postupno nakupljanje nečistoća;

 Primjetan pH pomak;

Tako na terenu, kadanapon ćelije postupno raste pri istoj struji, često se ne radi o tome da je "premaza odjednom otkazala", nego daelektrolit je postao teži za korištenje.

Utjecaj temperature na prenapon može se sažeti kao "grijanje čini sve brže":

 Brže kretanje iona → veća brzina difuzije → niži koncentracijski prenapon;

 Lakše se prevladavaju aktivacijske energetske barijere → manji aktivacijski prepotencijal;

 Mjehurići plina se lakše odvajaju → manje "izolacijskog plinskog filma" na površini elektrode.

Stoga, unutar razumnog raspona,umjereno povećanje temperature obično smanjuje prenapon i radni napon.

Međutim, pretjerano visoka temperatura ima nuspojave:

 Stopa otapanja plemenitih metala pod visokom temperaturom i visokim potencijalom može se povećati;

 Neki se elektroliti lakše razgrađuju ili stvaraju više-nusproizvoda na visokoj temperaturi, uzrokujući dodatnu kontaminaciju;

 Brtve i plastične komponente mogu brže stariti.

Dakle, temperatura mora biti uravnotežena između "aktivnijih reakcija" i "prihvatljivog vijeka trajanja". Ehisen dizajnira sustave premaza unaprijed uzimajući u obzir okvir ciljne radne temperature kupca.

Za reakcije -razvijanja plina (kao što je razvijanje kisika i razvijanje klora), protok i tlak posebno su važni:

Ako je protok prenizak:

Mjehurići nastoje ostati na površini elektrode i formirati "plinski film";

Plinski film blokira izravan kontakt između elektrolita i elektrode, povećavajući lokalni otpor i ograničavajući reakciju;

Kao rezultat toga, potreban je viši napon za održavanje iste struje → povećava se prenapon.

Ako se protok pravilno poveća:

Mjehurići i proizvodi reakcije uklanjaju se učinkovitije;

Svježi elektrolit kontinuirano dopire do površine, smanjujući koncentracijski prenapon;

Napon ćelije postaje stabilniji i lakše ga je kontrolirati.

Ako se vanjski tlak poveća:

Topljivost plina u otopini raste i mijenja se ponašanje mjehurića;

U nekim slučajevima mjehurići se teže odvajaju i prijenos mase na površini se pogoršava;

Sveukupni međufazni otpor se povećava, a tako i prenapon.

Stoga, kada projektirate sustave titanskih anoda, morate uzeti u obzir ne samo premaz, već i:

 Spremnik naspram cjevastih naspram ploča-i-struktura okvira;

 Dizajn kanala protoka;

 Protok i pad tlaka.

Sve će se to izravno odraziti na krivulje prenapona i dugoročne-napona.

Tijekom uporabe površina elektrode se stalno mijenja, a te promjene izravno utječu na prenapon.

Uobičajeni problemi uključuju:

Kamenac (npr. naslage Ca, Mg): stvara izolacijske ili polu{0}}izolacijske slojeve koji blokiraju pristup iona elektrodi.

Organska kontaminacija: od aditiva, proizvoda razgradnje ulja ili elektrolita; oni pokrivaju aktivna mjesta.

Zadebljanje oksidnog filma: lokalna re-pasivacija, posebno tamo gdje su premazi istrošeni ili su potencijali nenormalno visoki.

Pričvršćivanje pjene ili plinskog filma: postojani plinski filmovi učinkovito "isključuju" lokalna područja.

Površina postaje hidrofobna: određene organske tvari mijenjaju površinsku sposobnost vlaženja; elektrolit se ne širi dobro, a kontakt sa sučeljem se pogoršava.

Uobičajeni rezultat je:stvarno reaktivno područje postaje sve manje i manje, dok preostalo područje nosi veću lokalnu gustoću struje → raste prenapon.

Ehisen to ublažava:

 Početna priprema površine (pjeskarenje, poliranje, luženje) kako bi se uspostavila odgovarajuća površina;

 Stroga kontrola procesa premazivanja kako bi se osigurali gusti i jednolični premazi;

 Pružanje preporuka za periodični pregled i čišćenje za neke industrije;

pomaganje korisnicima u održavanju ačisti, mokri i jednoličnipovršinu elektrode što je dulje moguće, kontrolirajući tako dugo-trajni pomak prenapona na izvoru.

Tipične situacije u kojima raste prenapon:

Istrošenost ili ljuštenje premaza: učinkovito katalitičko područje se smanjuje, a preostalo područje je prisiljeno prenositi više struje.

Pucanje premaza: uzrokuje mikroskopske trenutne vruće točke, više lokalnog zagrijavanja i područja visokog-potencijala, povećavajući ukupni prenapon.

Pogrešna vrsta premaza: na primjer, korištenje premaza-orijentiranog na razvijanje klora u okruženju s pretežno-razvijanjem kisika; pod visokim potencijalima može biti preopterećen.

Izlaganje titanske podloge: goli titan ne nudi gotovo nikakvu katalitičku funkciju; takva se područja ponašaju kao "visoki prenaponski" ili gotovo izolacijska područja.

Pasivacija površine elektrode: pri određenim ekstremnim potencijalima mogu se formirati gusti filmovi na premazu ili podlozi, dodatno ometajući prijenos elektrona.

Tipične situacije u kojima prenapon pada:

 Usvajanje sustava premaza s većom katalitičkom aktivnošću;

 Optimizacija procesa koja čini mikrostrukturu premaza povoljnijom za prijenos elektrona;

 Povećano elektrokemijski aktivno područje (npr. poboljšana geometrija ili hrapavost površine);

 Odabir prikladnijeg sustava premaza na bazi Ir/Ta, Ru/Ti ili Pt-za određenu reakciju.

Kada Ehisen razvija sheme nadogradnje za kupce, uzimamo u obzir: ciljanu reakciju, gustoću struje, temperaturu, sastav elektrolita i željeni vijek trajanja. Zatim prilagođavamo formulaciju premaza i postupak kako bismo smanjili pretjerani potencijal aktivacije, a istovremeno zadržali životni vijek unutar očekivanja korisnika - umjesto da jednostavno jurimo "što aktivnije, to bolje" u laboratoriju.

Tipične promjene koje povećavaju prenapon:

Koncentracija iona se smanjuje: nedovoljna dopuna ili dug rad bez zamjene smanjuje vodljivost.

Starenje elektrolita: organski aditivi se razgrađuju i-nusproizvodi se nakupljaju, mijenjajući ponašanje sučelja.

pH drift: previše kiseli ili previše alkalni uvjeti mijenjaju mehanizam reakcije i mogu biti nepovoljni za katalitičke karakteristike trenutnog premaza.

Nakupljanje nečistoća: npr. Fe, Cu, ulje itd. adsorbira se ili taloži na površini elektrode.

Smanjena vodljivost: veći ohmski pad tjera napon ćelije prema gore.

Prilagodbe koje smanjuju prenapon:

 Redovito nadopunjavanje ili djelomična zamjena elektrolita za vraćanje koncentracije iona;

 Podešavanje formulacije ili pH kako bi se reakcija vratila u optimalni okvir za premaz;

 Upotreba prikladnih aditiva za poboljšanje učinkovitosti reakcije bez pre-inhibicije reakcije elektrode;

 Povećanje temperature unutar sigurnih granica za poboljšanje vodljivosti.

U terenskom iskustvu, akonema očitih fizičkih oštećenjavidi se na elektrodama, ali napon postaje sve veći iz godine u godinu, provjera parametara elektrolita često je učinkovitija nego odmah posumnjati na premaz.

Niska temperatura → veći prenapon:

Sporija difuzija iona → veći koncentracijski prepotencijal;

Sporiji prijenos elektrona → veći aktivacijski prepotencijal;

Vjerojatnije je da će se mjehurići zalijepiti za površinu.

Umjerene do više temperature → manji prenapon:

Brže kretanje iona → veća vodljivost;

Lakše se svladavaju aktivacijske barijere → reakcija se "spremnije" javlja;

Mjehurići se lakše odvajaju → manje začepljenja sučelja.

Pretjerano visoke temperature → ubrzano trošenje premaza:

Plemeniti metali se brže otapaju pri ekstremnim potencijalima;

Neželjene nuspojave mogu izazvati štetne naslage.

Stoga Ehisen obično preporučuje da kupci definirajupredviđeni raspon radne temperatureu fazi projektiranja, tako da možemo uskladiti sustav premaza prikladan za taj raspon, umjesto da pasivno trpimo probleme s prenaponom i životnim vijekom koje kasnije donosi visoka temperatura.

U atmosferskim spremnicima, učinci tlaka su umjereni. Ali u zatvorenim sustavima ili sustavima pod tlakom, tlak utječe na prenapon:

Povećanje topljivosti plina: manje je vjerojatno da će plin izaći u obliku mjehurića;

Povećanje vremena zadržavanja mjehurića: deblji plinski filmovi znače veću međupovršinsku otpornost;

Promjena međupovršinske napetosti: mijenja stvaranje i odvajanje mjehurića.

Ukupni učinak:lošiji međufazni prijenos mase i elektroda koja "radi kroz sloj plina", pa je potreban veći napon.

Prilikom projektiranja visoko{0}}tlačnih sustava, uvjeti tlaka moraju se uzeti u obzir pri odabiru premaza i konstrukcijskom dizajnu.

Površinsko stanje vrlo je osjetljiv "barometar" dugoročne-nadnaponske stabilnosti.

Situacije koje povećavaju pretjerani potencijal:

Skaliranje: posebno naslage Ca²⁺/Mg²⁺ u sustavima tvrde -vode, tvoreći izolacijske slojeve;

Organska adsorpcija: od aditiva, ulja itd., koji blokiraju izravan kontakt između elektrolita i elektrode;

Površina postaje hidrofobna: elektrolit ne kvasi površinu, stvarajući "suhe zone";

Lokalno oštećenje premaza: ta područja gube aktivnost i prisiljavaju druge regije na preopterećenje;

Produkti razgradnje elektrolita: polimeri ili koloidi koji se talože na površini.

Mjere koje smanjuju ili vraćaju prenapon:

 Odgovarajuće kemijsko ili fizičko čišćenje za vraćanje čiste površine;

 Osigurati da je premaz jednoličan i gust od samog početka;

 Poboljšanje uvjeta protoka oko elektrode podešavanjem brzine protoka ili dizajna spremnika;

 Redovito nadzirajte stanje elektrolita kako biste izbjegli-dugotrajni rad s elektrolitima koji su jako stari.

U mnogim stvarnim slučajevima,temeljito čišćenje ili pravilno održavanjemože vratiti napon blizu početne razine. Ovo je izravan dokaz koliko jako površinsko stanje utječe na prenapon.

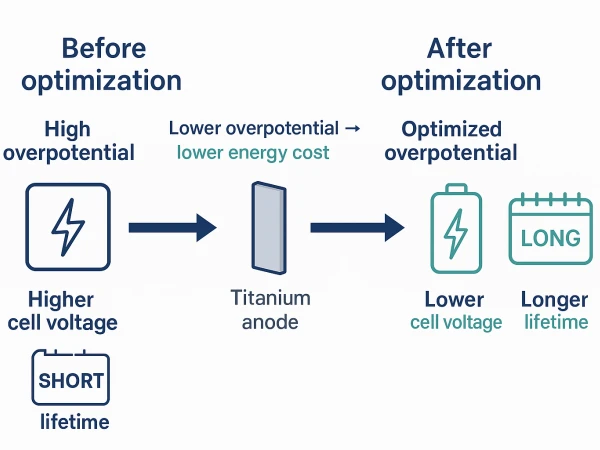

U visokoj-struji, dugotrajnom-radu, čak i smanjenju0.05–0.10 Vpomnožen kontinuiranim radom i visokom strujom pretvara se u značajne godišnje uštede energije.

Bitan je odabir pravog premaza i dizajna titanske anodeplaniranje troškova električne energije za sljedećih nekoliko godina.

Ako se prenapon mijenja sporo i predvidljivo, to obično odražava prirodno starenje sustava.
Ako jeiznenada se dižeu kratkom razdoblju, često znači:

 Lokalni kvar ili oštećenje premaza;

 Značajna promjena kvalitete elektrolita;

 Radni uvjeti (temperatura, gustoća struje, itd.) su izvan proračunskog raspona.

Praćenje i analiziranje prenaponskih promjena na vrijeme pomaže vam da proaktivno planirate gašenja, preglede i zamjene umjesto da reagirate tek kada "sustav potpuno otkaže".

Ovo je posebno važno u:

 Galvanizacija: visoki lokalni prenapon → trenutne vruće točke → spaljene ili neravne naslage.

 Klor{0}}alkalijski i elektro-oksidacijski sustavi: visoki lokalni prenapon → žarišne korozije i ubrzano ljuštenje premaza.

 EDI sustavi: visoki lokalni prenapon → neujednačena kvaliteta vode i smanjen vijek trajanja modula.

Projektiranjem geometrije i premaza tako da se struja što je moguće ravnomjernije raspoređuje po površini elektrode, u biti slijediteravnomjerna raspodjela prenapona, što dovodi do stabilnije kvalitete proizvoda i predvidljivog vijeka trajanja.

Različita reakcijska okruženja zahtijevaju različite premaze:

Razvoj klora→ Dominiraju katalizatori na bazi Ru-a.

Evolucija kisika→ Premazi na bazi Ir-a su stabilniji.

Mješovita jaka oksidirajuća okruženja→ zahtijevaju posebne kombinacije-otpornije na koroziju.

Ako premaz nije usklađen:

 Prenapon je visok od početka - napon "uvijek izgleda previsok";

 Kako se vrijeme rada povećava, premaz je prisiljen raditi u neprikladnom potencijalnom prozoru i brže se kvari;

 Konačni rezultat je mnogo kraći životni vijek od očekivanog i viši troškovi održavanja.

Ehisen prilagođava:

 Ir/Ta omjeri;

 Ravnoteža između Ru-aktivnosti i stabilnosti;

 Debljina Pt sloja i njegov položaj;

 Hrapavost površine i procesi aktivacije;

s ciljem postizanjanajniži i najstabilniji mogući prenapon u stvarnim radnim uvjetima, a ne samo dobro{0}}laboratorijski podaci.
