Izvedba anode za katodnu zaštitu s impresioniranom strujom (ICCP) kritičan je čimbenik u učinkovitosti sustava katodne zaštite koji su dizajnirani za sprječavanje korozije metalnih struktura uronjenih u elektrolite kao što je morska voda ili zakopanih u tlo. Kao ICCP dobavljač anoda, svjedočio sam iz prve ruke kako oblik ovih anoda može značajno utjecati na njihovu izvedbu. U ovom blogu istražit ćemo različite oblike ICCP anoda i kako one utječu na performanse.
Razumijevanje ICCP anoda
Prije nego što se zadubimo u utjecaj oblika anode, bitno je razumjeti osnove ICCP anoda. ICCP sustavi rade primjenom vanjske istosmjerne struje na metalnu strukturu koju treba zaštiti, čineći je katodom elektrokemijske ćelije. Anoda u ovom sustavu osigurava potreban protok struje, a njezina izvedba ključna je za ukupnu učinkovitost katodne zaštite.
Uobičajeni oblici ICCP anoda
ICCP anode dolaze u različitim oblicima, a svaka je dizajnirana da odgovara različitim aplikacijama i okruženjima. Neki od najčešćih oblika uključuju disk, žicu i obložene titanijske anode.

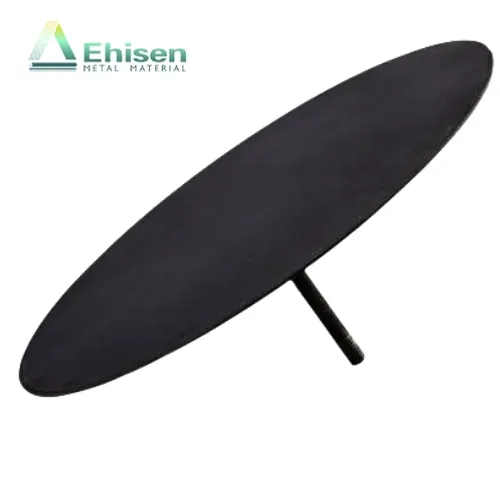

MMO disk anoda
TheMMO disk anodaje popularan izbor za mnoge ICCP aplikacije. Te su anode obično izrađene od titanijeve podloge obložene miješanim metalnim oksidom (MMO). Oblik diska nudi veliku površinu za distribuciju struje, što je korisno za pružanje jednolike zaštite na relativno velikom području. Ravna površina diska omogućuje jednostavnu ugradnju i može se montirati izravno na strukturu koju treba zaštititi.
Velika površina MMO disk anode također pomaže smanjiti gustoću struje na površini anode. Niža gustoća struje može dovesti do duljeg vijeka trajanja anode jer smanjuje stopu potrošnje anode. Osim toga, oblik diska manje je sklon mehaničkim oštećenjima u usporedbi s nekim drugim oblicima, što ga čini pouzdanim izborom za dugotrajnu upotrebu.
MMO presvučena titanska anoda za cinčane ćelije za elektrodobivanje
TheMMO presvučena titanska anoda za cinčane ćelije za elektrodobivanjeje posebno dizajniran za procese elektrodobivanja cinka, ali se njegova načela dizajna također mogu primijeniti u ICCP sustavima. Ove anode izrađene su od titanijskog supstrata s MMO premazom. Oblik ovih anoda često je optimiziran za učinkovit prijenos struje i kemijske reakcije unutar elektrolita.
Premaz na titanskoj anodi pruža izvrsnu otpornost na koroziju i visoku katalitičku aktivnost. Oblik anode može se prilagoditi specifičnim zahtjevima primjene, poput veličine i oblika elektrolitičke ćelije. U primjenama ICCP-a, dobro dizajnirana titanska anoda obložena MMO-om može osigurati učinkovitu distribuciju struje i dugoročne performanse.

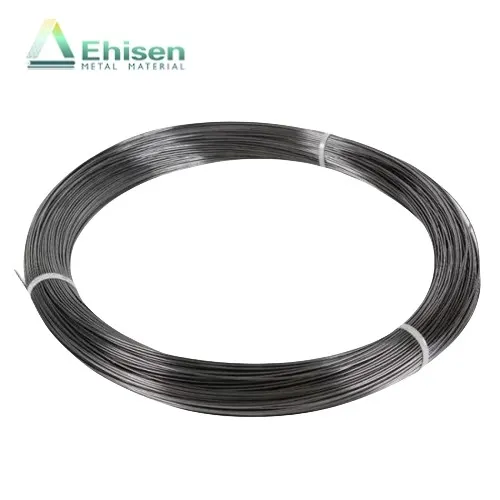

MMO žičane anode
MMO žičane anodesu još jedan uobičajeni tip ICCP anode. Ove anode sastoje se od žičane jezgre, obično izrađene od titana, presvučene MMO-om. Oblik žice nudi visok omjer površine i volumena, što može biti prednost za primjene gdje je potrebna velika izlazna struja u ograničenom prostoru.
MMO žičane anode mogu se lako ugraditi u složene geometrije, kao što su unutar cijevi ili oko struktura nepravilnog oblika. Fleksibilnost žice omogućuje prilagođeno prilagođavanje specifičnim potrebama instalacije. Međutim, visok omjer površine i volumena također znači da gustoća struje na površini anode može biti relativno visoka, što može dovesti do brže potrošnje anode ako se ne upravlja pravilno.
Utjecaj oblika anode na performanse
Trenutna distribucija
Jedan od najznačajnijih načina na koji oblik anode utječe na performanse je distribucija struje. Dobro dizajniran oblik anode može osigurati ravnomjernu raspodjelu struje po površini strukture koju treba zaštititi. Na primjer, velika ravna površina anode MMO diska pruža ravnomjerniju raspodjelu struje u usporedbi sa žičanom anodom, koja može imati koncentriraniji tok struje na površini žice.
Neravnomjerna raspodjela struje može dovesti do područja prekomjerne i podzaštite. Prekomjerna zaštita može uzrokovati vodikovu krtost metalne strukture, dok premala zaštita može rezultirati korozijom. Stoga je odabir pravog oblika anode za specifičnu primjenu ključan za postizanje optimalne raspodjele struje.
Potrošnja anode
Oblik anode također utječe na njenu potrošnju. Kao što je ranije spomenuto, niža gustoća struje općenito dovodi do sporije potrošnje anode. Anode s većom površinom, kao što je MMO disk anoda, obično imaju manju gustoću struje i, prema tome, duži vijek trajanja. S druge strane, žičane anode s visokim omjerom površine i volumena mogu imati veću gustoću struje i bržu potrošnju.
Međutim, stopa potrošnje također ovisi o drugim čimbenicima kao što su sastav elektrolita, primijenjena struja i radni uvjeti. Odgovarajući dizajn i ugradnja anode mogu pomoći u upravljanju gustoćom struje i produljiti životni vijek anode.
Montaža i održavanje
Oblik anode također može utjecati na zahtjeve njezine instalacije i održavanja. Disk anode se relativno lako postavljaju i mogu se montirati izravno na konstrukciju. Također ih je lako pregledati i zamijeniti ako je potrebno. Žičane anode, s druge strane, zahtijevaju pažljiviju ugradnju kako bi se osiguralo ispravno pozicioniranje i spajanje. Također ih može biti teže pregledavati i održavati zbog njihove fleksibilnosti i mogućnosti zapetljanja.
Odabir pravog oblika anode
Prilikom odabira ICCP anode važno je uzeti u obzir specifične zahtjeve primjene. Treba uzeti u obzir čimbenike kao što su veličina i oblik strukture koju treba zaštititi, vrsta elektrolita, potrebna izlazna struja te ograničenja ugradnje i održavanja.
Za strukture velikih razmjera s relativno ravnom površinom, MMO disk anode mogu biti dobar izbor zbog njihove ravnomjerne raspodjele struje i dugog vijeka trajanja. Za primjene gdje je potrebna velika izlazna struja u ograničenom prostoru ili oko složenih geometrija, MMO žičane anode mogu biti prikladnije. A za specijalizirane primjene kao što je elektrodobivanje cinka, titanske anode obložene MMO-om mogu pružiti potrebne performanse.
Zaključak
Zaključno, oblik ICCP anode igra presudnu ulogu u njezinim performansama. Različiti oblici anode nude jedinstvene prednosti i nedostatke u smislu raspodjele struje, potrošnje anode te instalacije i održavanja. Kao ICCP dobavljač anoda, razumijemo važnost odabira pravog oblika anode za svaku primjenu.
Ako su vam potrebne ICCP anode za vaš projekt, pozivamo vas da nas kontaktirate radi detaljnog razgovora o vašim zahtjevima. Naš tim stručnjaka može vam pomoći odabrati najprikladniji oblik anode i pružiti vam visokokvalitetne proizvode i profesionalne usluge.
Reference
- Jones, DA (1996). Principi i prevencija korozije. Prentice Hall.
- Fontana, MG (1986). Inženjerstvo korozije. McGraw - Hill.
- Uhlig, HH i Revie, RW (1985). Korozija i kontrola korozije: Uvod u znanost i inženjerstvo korozije. Wiley - Interscience.
